组装电脑连接线如何接？接线步骤是什么？

很多朋友在DIY组装电脑时,面对机箱内纵横交错的线材会感到无从下手，只要理清思路，连接这些线缆就像完成一幅数字拼图，既有成就感又能加深对硬件的理解，下面，我们就来系统地讲解如何将这些连接线准确无误地接入对应位置。

准备工作：安全与梳理

在开始接线前,务必确保电脑完全断电，最好是拔掉主机电源线，准备一束扎带，便于最后整理线材，保持机箱内部风道通畅，将主板说明书放在手边，它是你最重要的接线指南，特别是对于机箱前面板跳线，每块主板的设计都可能略有不同。

核心供电线：动力源泉的连接

这是最粗壮、最关键的线缆，主要负责为主板和CPU提供电力。

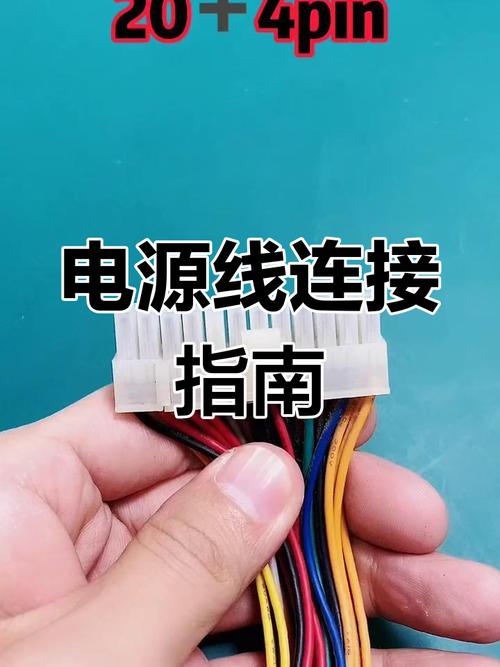

1. 主板24Pin供电接口：



   • 识别：这是所有接口中最宽的一个，由24个针孔（或20+4Pin组合而成）组成，它来自电源。
   • 连接：在主板上找到对应的24Pin插槽，通常位于主板的右侧边缘，接口和插槽上都有一个卡扣设计，连接时确保卡扣对齐并能扣紧，这个接口需要稍微用力才能完全插入，听到“咔哒”一声表示到位。

2. CPU 4+4Pin供电接口：

   • 识别：来自电源的线缆，由一个或两个4Pin接口组成（常标注为CPU或EPS）。
   • 连接：在主板上CPU插槽的附近，通常在上方或左侧，找到一个方形的8Pin（或4Pin）插槽，将4+4Pin接口合并后，对准防呆卡口插入，这个接口对CPU的稳定运行至关重要，尤其是高功耗CPU。

数据线与设备供电线：存储与扩展

这部分线缆连接着你的存储设备和显卡。

1. SATA数据线与电源线：

   • 识别：SATA数据线通常较细，两端有相同的“L”型防呆设计接口，SATA电源线来自电源，接口更宽，同样是“L”型。
   • 连接：
     • 数据线：一端连接主板上的SATA接口（通常标有SATA1、SATA2等字样），另一端连接固态硬盘（SSD）或机械硬盘（HDD）。
     • 电源线：将来自电源的SATA电源线连接到硬盘的对应接口。
   • 现在常见的M.2 NVMe固态硬盘直接插在主板的M.2插槽上，无需连接任何线缆，更加简洁。

2. PCI-E显卡供电接口：

   • 识别：来自电源，通常是2+6Pin或多个此类接口组合（标注为PCI-E或VGA）。
   • 连接：独立显卡的侧面会有一个或多个PCI-E供电插槽，根据你的显卡功耗要求，将对应的6Pin或8Pin（6+2Pin）供电接口插入，确保卡扣扣紧，如果显卡没有供电接口，则说明它完全由主板PCI-E插槽供电，无需额外接线。

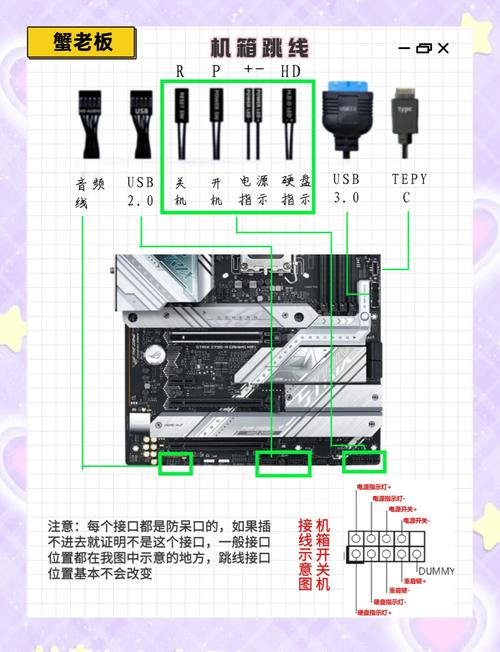

机箱前面板连接线：控制与交互的关键

这是让新手最感困惑的部分,但它们是实现开机、重启、指示灯等功能的核心。

1. 前置音频接口（HD Audio）：

   • 识别：线缆顶端通常有一个9针的插头，上面会标注“HD Audio”或“AC‘97”，并有一个缺针的位置。
   • 连接：在主板上找到标有“AAFP”、“AUDIO”或类似字样的9针插针群，这个接口同样有缺针防呆设计，对准插入即可，它负责前面板的耳机和麦克风插孔。

2. USB接口：

   • USB 2.0：插头通常是9针缺一针的设计。
   • USB 3.0：插头更大、更宽，蓝色是其典型特征，有防呆缺口。
   • 连接：在主板上找到标有“USB1/2”、“F_USB”等字样的9针插针群连接USB 2.0，找到标有“USB3.0”、“F_USB3”的蓝色接口连接USB 3.0线缆，对准防呆口垂直插入，避免蛮力。

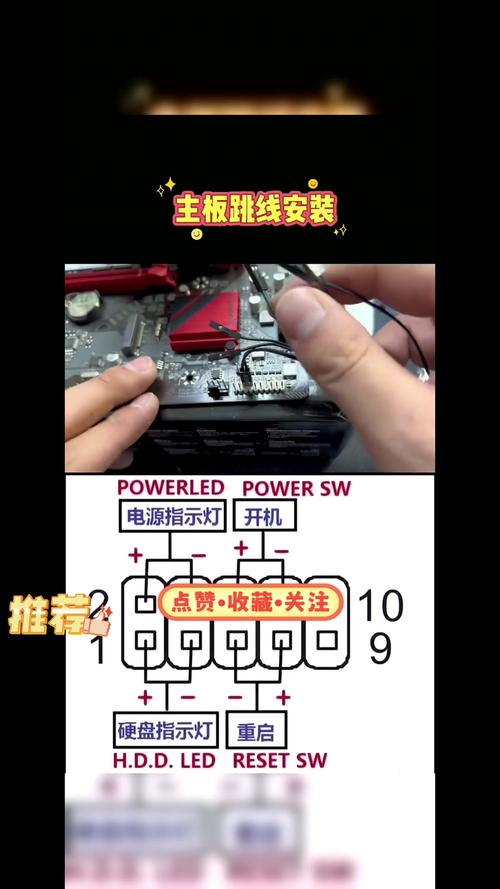

3. 机箱跳线（Power SW, Reset SW等）：

   • 识别：这是一组最细小的双针插头，包括：
     • Power SW（电源开关）：最重要，负责开机。
     • Reset SW（重启开关）
     • Power LED+/-（电源指示灯）：有正负极之分，通常白色线为负极。
     • HDD LED（硬盘指示灯）
   • 连接：这是最需要参考主板说明书的一步，在主板的右下角区域，找到一组标有“F_PANEL”、“PANEL”或“JFP1”等字样的插针，按照说明书上清晰的图示，将每个小插头精确地插入对应的针脚上。技巧：所有正极（+）通常在插针图示的左侧或上方，只要“Power SW”接对，电脑就能正常启动，其他指示灯接反了只是不亮，不会损坏硬件。

风扇与RGB灯效线：散热与美学的平衡

1. 风扇供电接口：

   • 识别：有3针或4针（支持PWM智能调速）之分。
   • 连接：在主板上找到标有“SYS_FAN”、“CHA_FAN”或“CPU_FAN”的插针，CPU散热器风扇必须接在“CPU_FAN”上，否则系统可能会报错，接口有防呆设计，对准导轨插入。

2. RGB/ARGB灯效接口：

   • 识别：普通RGB（12V 4针） 和可编程ARGB（5V 3针） 接口物理上不兼容，千万不能接错，否则会烧毁灯珠。
   • 连接：在主板上找到标有“RGB_LED”、“ADD_LED”（通常是12V RGB）或“D_LED”、“ADD_Gen2”（通常是5V ARGB）的插针，务必确认你的灯带设备是哪种类型，再对照主板手册接入对应电压的接口。

完成所有连接后,不要急于盖上侧板，先接通电源，尝试开机，如果所有设备运行正常，指示灯亮起，屏幕成功点亮，再进行最后的理线工作，用扎带将线缆捆扎整齐，确保不影响机箱内部空气流动。

作为一位有过多次装机经验的爱好者,我认为接线这个过程是DIY精髓的一部分，它不仅仅是简单的物理连接，更是你与这台亲手打造的机器进行的第一次深度对话，耐心和细致是关键，每次成功的点亮，都是对你动手能力和知识储备的最佳肯定，大胆尝试，你会发现自己比想象中更能干。
