对于许多电脑爱好者，尤其是热衷于超频或排查硬件问题的用户来说，了解电脑各部件的电压情况是一项非常实用的技能，合适的电压是系统稳定运行的基石，而过高的电压则可能缩短硬件寿命甚至导致损坏,本文将系统地介绍几种主流且安全的电脑电压监测方法。
理解电脑电压的基本构成
在开始测量之前，我们首先需要明确我们通常关心哪些电压,电脑的电压主要分为几个部分：
- CPU核心电压（Vcore）：这是供给处理器核心的最关键电压，其数值直接影响CPU的性能、功耗和发热,通常在超频时会手动调节此电压。
- 内存电压（DRAM Voltage）：供给内存条的电压，例如DDR4标准电压为1.2V，DDR5则为1.1V,超频时也常会适当增加。
- 芯片组电压：为主板上的芯片组（如Intel的Z690芯片组或AMD的X570芯片组）供电。
- +12V， +5V， +3.3V：这是电源供给主板的几路主要直流电压，它们的稳定性直接关系到整个系统的稳定。+12V主要供给CPU和显卡等高功耗部件。
了解这些电压的常态范围,是判断测量结果是否正常的前提。
使用软件监测——最便捷安全的方式
对于绝大多数普通用户和爱好者而言，使用软件在操作系统内直接读取传感器数据，是最简单、最安全且完全够用的方法，这种方法无需打开机箱,没有任何物理风险。
- HWMonitor：这是一款广受好评的免费软件，界面直观，它可以清晰地展示出主板、CPU、显卡等硬件的实时电压、温度和风扇转速，你可以在其中轻松找到“Vcore”、“+12V”、“+5V”等关键读数。
- CPU-Z：这款软件更侧重于CPU、内存和主板的识别与信息展示，在“主板”或“电源”选项卡中，可以查看到CPU的核心电压等关键信息,非常适合快速验证。
- AIDA64：这是一款功能强大的综合系统诊断和基准测试工具，在“计算机”->“传感器”选项中，可以提供极其详尽的电压、温度和功耗数据,适合专业用户进行深入分析。
使用软件监测的注意事项：软件读取的数据来源于主板上的传感器，其精度会受到传感器本身质量的影响，可能存在微小误差，但在绝大多数情况下，其参考价值非常高,足以用于判断系统健康状况和稳定性。
进入BIOS/UEFI界面查看——最底层直接的方式
BIOS/UEFI是电脑启动时最先运行的固件系统，它直接与硬件交互，在BIOS界面中查看电压，可以排除操作系统和软件可能带来的干扰,看到最纯粹的硬件状态。
- 重启电脑，在开机自检画面时，按照屏幕提示（通常是Del、F2或F12键）进入BIOS/UEFI设置界面。
- 寻找名为“硬件监控”、“PC健康状态”或类似名称的菜单。
- 在这个菜单下，你会看到系统温度、风扇转速以及各项电压的实时读数。
BIOS界面的优势在于它反映了硬件在近乎“空载”状态下的情况，对于排查因系统负载导致的电压波动问题有独特价值,缺点是它无法展示电脑在高负载下的电压变化情况。
使用万用表进行物理测量——最精确专业的方式
如果你是资深DIY玩家、维修人员，或者对软件读取的数据存疑，希望获得最精确的数值，那么使用数字万用表进行物理测量是最终手段,这种方法要求你具备一定的电子知识和高度的安全意识。
所需工具：一台精度可靠的数字万用表。
测量步骤与安全须知：
- 安全第一：在操作前，请务必完全关闭电脑，并拔掉所有电源线，然后按下机箱开机键几秒钟，以释放主板上的残余电荷,操作时最好佩戴防静电手环。
- 识别测量点：主板上通常会有一些专门的电压测量点，你可以查阅主板说明书来定位它们，如果没有，也可以在一些特定的接口和插针上进行测量。

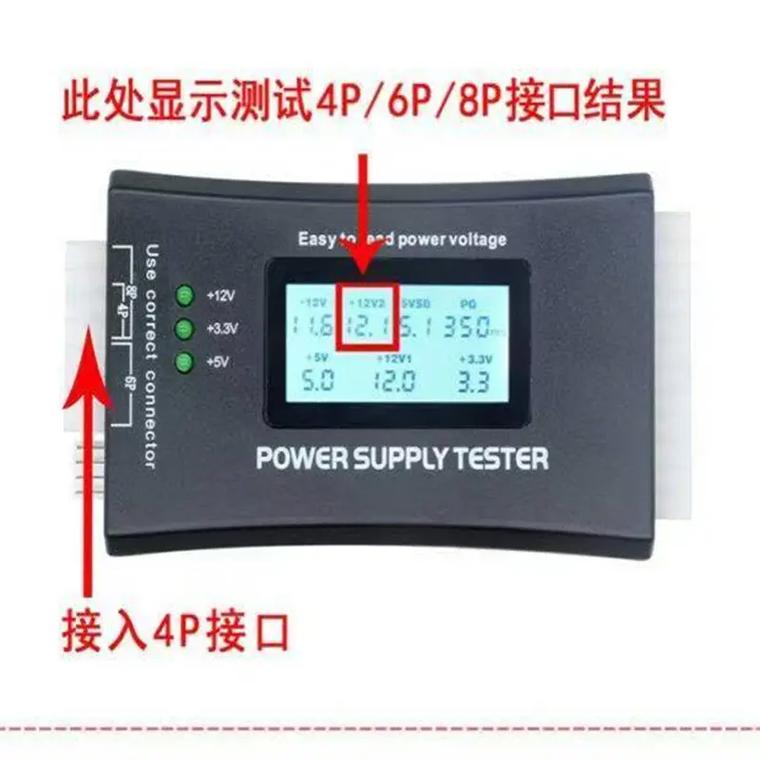

- +12V：可以在4Pin或8Pin的CPU辅助供电接口，或者24Pin的主板供电接口上找到，将万用表黑表笔接地（如外壳或接口的接地引脚）,红表笔接触黄色的电线对应的引脚。
- +5V：同样在24Pin接口上,对应红色的电线引脚。
- +3.3V：在24Pin接口上,对应橙色的电线引脚。

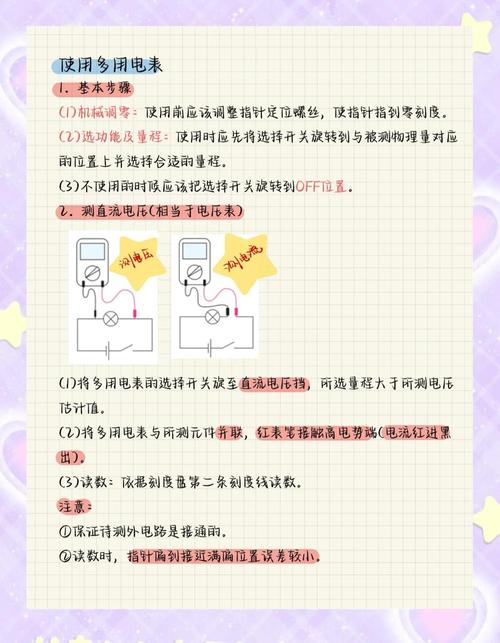

- 设置万用表：将万用表拨到直流电压档，量程选择高于待测电压的值（如20V档）。
- 进行测量：连接好表笔，接通电脑电源并开机，在开机状态下，小心地将表笔接触到测量点,读取万用表上显示的稳定电压值。
重要警告：物理测量存在极高的风险！任何微小的失误，如表笔滑落导致短路，都可能瞬间损坏你的主板、电源或其他昂贵部件，除非你对自己的技能有充分信心，并且愿意承担相应风险,否则强烈不建议普通用户尝试此方法。
综合来看，对于网站的大多数访客，我个人的观点是优先推荐使用HWMonitor或CPU-Z这类软件进行监测，它们操作简便，数据直观，且完全不会对硬件造成任何损害，足以满足日常监控、超频调试和故障排查的绝大部分需求，将软件监测与BIOS查看相结合，你就能对电脑的电压状况有一个全面而清晰的认知，稳定且符合规范的电压,是保障你爱机长久稳定运行的关键。
